低压滤波补偿控制器
- 产品品牌新惠
- 产品型号XHJKWC-12
XHJKWC-12
滤波补偿控制器
使
用
说
明
书
无锡新惠电容器成套设备有限公司
技术部监制
目 录
|
|
XHJKWC-12滤波补偿控制器(适用于全共补滤波补偿现场)是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4KV、50Hz低压配电系统的监测及无功补偿或滤波控制。
XHJKWC-12滤波补偿控制器(适用于全共补滤波补偿现场)以高速数字信号处理器为核心，采用交流取样，人机界面为128X64点阵大屏幕液晶显示器，其具有配电监测、滤波补偿、谐波分析，自适应频率算法，输入信号在45Hz～55Hz之间变化。
|
2使用条件 |
|
空气温度：空气温度不高于+65℃,不低于-25℃。
大气条件：空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。
海拔高度：不超过2500米。
环境条件：周围介质无燃爆危险，无腐蚀性气体，无导电尘埃及雨雪侵蚀，安装地点不
能剧烈振动。
|
3终端功能 |
|
3.1实时数据监测
电压、电流、功率因数
所配电容器组投切状态
有功功率、无功功率
电压总谐波畸变率、电流总谐波畸变率，系统频率，
3、5、7、9、11、13、15、17、19次电压谐波含有率
3、5、7、9、11、13、15、17、19次电流谐波含有率
3.2无功补偿
取样物理量为无功功率，无投切振荡。
Δ型补偿方式
|
4技术数据 |
|
4.1基本参数
|
电源电压 |
AC 220V±20% |
|
取样电压 |
AC 380 |
|
电源频率 |
50Hz±5% |
|
取样电流 |
0～5A/0～1A(根据互感器变比不同需要提前说明) |
|
整机最大功耗 |
12W（视所控制的投切开关功率而定） |
|
控制输出接点 |
12路 每路DC12V×30mA |
4.2测量精度
|
电 压 |
±0.5% |
|
电 流 |
±0.5% |
|
有功功率 |
±1.0 % |
|
无功功率 |
±1.0 % |
|
频 率 |
±0.5% |
|
功率因数 |
±1.0 % |
4.3控制参数
|
控制灵敏度 |
30mA |
|
目标COSφ(1) |
0.85～1.00 步长0.01 出厂预置1.00 |
|
门限系数 |
0.5～1.2 步长0.1 出厂预置1.00 |
|
投切延时（1） |
00s～600s 步长1/0.02 出厂预置0s |
|
投切延时（2） |
00s～300s 步长1 出厂预置8s |
|
过压保护 |
400V～480V 步长1V 出厂预置430V |
|
欠压保护 |
300V～360V 步长1V 出厂预置330V |
|
谐波电压超限 |
00.0%～25.0% 步长0.5% 出厂预置00.0% |
|
谐波电流超限 |
00.0%～100.0% 步长0.5% 出厂预置00.0% |
|
5 显示及操作 |
|
5.1自动控制
系统上电后，3秒钟后自动进入主菜单(分中英文两种显示方式，如下图)，延时约180秒后进入自动运行状态。液晶背光180秒自动关闭，按任意键激活背光。
自动运行状态共有6屏，操作上行或下行键可循环显示各项电网运行数据。
第一屏 显示实时电压、电流、功率因数、1-12路电容器投切状态。
“▲▼”为投切指示，当要投入或切除某路电容器时▲或▼闪烁，表示将要执行的动作。
1～12为输出状态，若某路号反显，表示该路已被投入。否则表示未被投入。
第二屏 显示有功功率、无功功率、电网频率，1-12路电容器投切状态。
第三屏 显示各相电压、电流谐波总畸变率、温度（本机支持），12路电容器投切状态。
说明：当环境温度超过设定温度值时，开启风扇。
第四屏 显示3、5、7次电压、电流谐波畸变率。
第五屏 显示9、11、13次电流、电压谐波畸变率。
第六屏 显示15、17、19次电流、电压谐波畸变率。
5.2手动控制
手动功能只作用于补偿电容器的强制投切。
按Esc键进入主菜单,操作 ▲ ▼键选择“手动控制”,操作“Ent”键,进入手动状态。
如某路电容值反显时，表示已被投入，否则表示未投入。
当参数“MOD”为01时，控制器工作在滤波模式，操作“上键”投入一路电容，操作“下键”切除一路电容。
当参数“MOD”为00时，控制器工作在补偿模式，操作 “上下键”键选择要投入的路号，操作“Ent”键则该路电容器执行投入或切除动作。
如某路容量被设置为“00”时则该路不能投入。
5.3参数设置
产品有关参数，出厂已经预置，用户可根据现场需要进行修改。
所有设置参数自动记忆，掉电不丢失。
如某项参数反显时，若需修改，可直接操作▲ ▼键修改参数。
如某项参数反显时，若不需修改，可直接操作 “Ent” 键选择其它项参数。
注意：如首次使用，必须按实际现场需要对变比、电容等参数重新设定。
按Esc键进入主菜单,操作 ▲ ▼键选择“参数配置”,操作“Ent”键,进入设置状态。
5.3.1密码确认(中英文显示)
按“Ent”键进入，输入密码。
5.3.2设置参数
按“Ent”键进入，选择要设定的参数项。
第一屏
5.3.2.1显示设置
标识：LCD
出厂预置：Chinese
用途：中英文显示切换
范围：Chinese English
5.3.2.2密码设置
标识：PW
出厂预置：0000
用途：确定设置参数修改权限
范围：0000-9999
5.3.2.3通讯地址
标识：ID
出厂预置：0000
用途：通讯设备地址
范围：0000-0255
5.3.2.4电流互感器变比设置
标识：CT
出厂预置：0100(500/5)或(100/1需提前声明)
用途：进线柜电流互感器变比，提供测量与控制参数
5.3.2.5过压保护设置
标识：U1
出厂预置：430V
范围：400V-480V
步长：1V
用途：电网过压时切除电容器
5.3.2.6欠压保护设置
标识：U2
出厂预置：330V
范围：300V-360V
步长：1V
用途：电网欠压时切除电容器
5.3.2.7校验位
标识：CK
出厂预置：0
用途：设置通讯校验位
范围：0无校验、1奇校验、2偶检验
5.3.2.8通讯波特率
标识：BPS
出厂预置：09600
用途：设置通讯波特率
范围：1200 – 38400
第二屏
5.3.2.9出厂测试
标识：TQ
出厂预置：01
用途：出厂测试用，这个参数不用管
5.3.2.10门限系数设置
标识：TK
出厂预置：1.0
范围：0.5-1.2
步长：0.1
用途：调整电容投入门限
注意：“投切门限”的值是指“投入门限系数”，其与“切除门限系数”的和是1.2。
当TK 设置为1时：
滞后状态，如果电网无功＞投入门限×预投电容器容值，那么投入该电容器
超前状态，如果电网无功＞切除门限×已投电容器容值，那么切除该电容器。
需提高补偿效果时，可减小门限系数，若需要增加投切稳定范围时，可增大门限系数。
5.3.2.11投切延时(1)设置
标识：D1
出厂预置：002.00S
范围：000 – 600 S
用途：补偿支路和滤波支路转换延时
5.3.2.12切投保护延时(2)设置
标识：D2
出厂预置：001.0S
范围：00 – 600S
用途：设置补偿支路和滤波支路各自支路之间延时
5.3.2.13切投保护延时(3)设置
标识：D3
出厂预置：000S
范围：00 – 300S
用途：电容放电时间
5.3.2.14投切模式
标识：MOD
出厂预置：01
范围：00 – 01
用途：00时全部支路为补偿模式
部分机型支持，如没有该参数，可以不做设置
5.3.2.15目标功率因数设置（1）
标识：COS1
出厂预置：1.00
范围：0.85-1.00
步长：0.01
用途：功率因数目标管理
注意：保持功率因数在目标设置值,当功率因数不需要太高时可减小目标功率因数设置。
5.3.2.16目标功率因数设置（2）
标识：COS2
出厂预置：1.00
范围：0.5-1.00
步长：0.01
用途：功率因数切除门限
5.3.2.17电压总谐波畸变率超限设置
标识：THDu
出厂预置：00.0%
范围：00.0%-100.0%
步长：0.5%
用途：电压总谐波畸变率超限保护
5.3.2.18补偿支路谐波畸变率超限设置
标识：THD1
出厂预置：05.0%
范围：00.0%-100.0%
步长：0.5%
用途：当低于此值时投入补偿支路（部分机型支持，如果控制器实物未见该参数，属正常情况）
5.3.2.19电流总谐波畸变率超限设置
标识：THDi
出厂预置：00.0%
范围：00.0%-100.0%
步长：0.5%
用途：电流总谐波畸变率超限保护
5.3.2.20温度保护设置（选配）
标识：TEMP
出厂预置：000℃
范围：0-100℃
用途：温度超限开启风扇（暂不支持）
5.3.3设置电容参数
C1-C12：12路电容；
每路补偿容量均可根据需要任意设置。
注：0015.0 ：电容容值设置，若设为00.0则该路电容不能进行投切；
当电网出现故障或某项参数超限时，对应参数反显提示某项值的状态过压、欠压、缺相以及某个参数超限。
|
6安装与测试 |
|
6.1安装前的检查与接线图
在打开本机的包装准备安装前，应仔细检查是否有损坏迹象，检查附件和说明书是否齐全，如发现问题，请及时与无锡惠容联系。
接入电源，通电检测操作功能和显示是否正常。

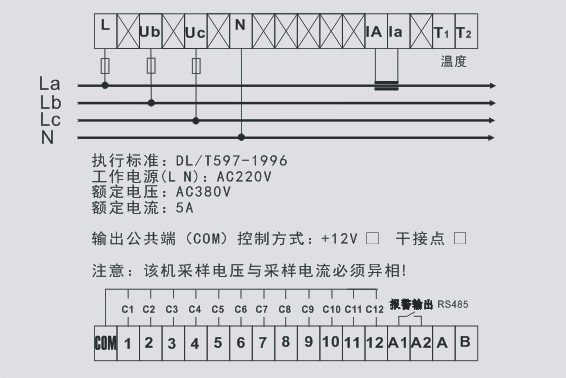

接线图如下：
外形尺寸：144*144*95mm
开口尺寸：138*138mm
嵌入深度：110mm
6.3接线须知
在考虑安装方案时，应遵循易于安装，观察采集方便，有利于信号、电源及接地的走线原则。
6.3.1工作电源
本机工作电源，AC220V±20%
6.3.2电压信号线
电压信号线兼作本机电源输入，应选用1.5mm2单股铜导线，并尽量远离高压电，大电流载体，以减少电磁影响。
6.3.3电流信号线
为了不影响测量精度，电流信号线应选用2.5mm2单股铜导线，并应让导线尽可能短。
6.3.4接点/开关量输出
接点输出容量是5A/AC220V，电平输出容量是DC12V/60mA，连线时应尽量远离输入回路、高电压、大电流载体。
|
7安全操作警告 |
|
1、本机上电之前应仔细检查装置是否可靠接地；
2、只有熟悉该机操作手册的专业技术人员才允许安装、运行或检修本机；
3、本机的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
4、电源输入、CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
5、在检修、安装和调换本机时，必须确保断开电源和短接CT二次侧回路；
6、在带电采集、设置数据时，无论何种情况下都不得接触带电部分。
|
8 简单故障排除 |
|
1、不显示
请检查电源线是否接好；
2、某相无数据
请检查该相接线是否牢靠；
3、COSØ值的随着电容器投切而该项无变化
请检查取样电流互感器位置是否正确（取样电流=负载电流+电容电流）。
4、COSØ值的错误
请检查取样电压信号与取样电流信号是否为对应的相，两者不能为同相。
5、电流显示为“0.0A”
请检查电流互感器与控制器电流信号端子线路是否开路或是没有负载。
6、电流显示错误
请检查参数设置项中的“CT变比”中配置的值是否与取样电流互感器的比值一致。
7、强制切除电容器
请核对电网某项指标是否超出设定的保护范围，此时控制器会有相应报警指示。
8、补偿效果欠佳（COSØ值小）
第一，可通过重新配置参数设置项中的几项来实现，提高“目标COSØ”的值，或是
减小“投切门限”的值，我们推荐值分别是1.00和1.0，每组电容值设定与实际的物
理值相同。
第二，要根据现场情况合理配置电容器的容量。如果是分级补偿，应尽量减小各级电容的容量差。
9、若以上检查无法排除故障，请更换一台控制器再作判断，或直接与无锡惠容联系获取帮助。
附录：
